氣動襯氟調節閥參數說明

閥體形式；直通單座鑄造球型閥

公稱通徑；DN20～150mm

公稱壓力；PN1.6MPa

法蘭標準；GB/T9113、JB/T79

連接形式；法蘭(FFRFRTJ)

壓蓋型式；螺栓壓緊式

工作溫度；-40～180℃

密封填料；V型聚四氟乙烯填料

閥芯型式；單座柱塞型閥芯

流量特性；等百分比特性和線性特性

閥芯材料；2Cr13、襯聚四氟乙烯(F46)

閥座材料；2Cr13、襯聚四氟乙烯(F46)

波紋管材料；聚四氟乙烯{F46）

氣動襯氟調節閥作用形式：

氣關式（B）-失氣時閥位開（FO）

氣開式(K)一失氣時閥位關(FC)

氣動襯氟調節閥可配附件：

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

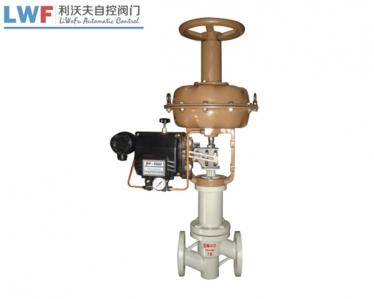

氣動襯氟調節閥簡介

氣動襯氟調節閥為波紋管密封單座調節閥?？刂崎y與介質接觸的部分采用高壓注塑工藝制成，內襯鹽酸、硫酸或硝酸等強腐蝕性介質。四氟乙烯F46用PTFE波紋管密封。襯氟氣動調節閥廣泛用于酸、堿等強腐蝕性介質、揮發性氣體和液體介質的各種工藝過程的過程控制。

氣動襯氟調節閥由襯氟閥體組件和線性氣動多彈簧膜片執行器組成。氣動執行器有兩種操作模式：正向和反向。隨著氣源壓力的增加，推桿從膜室伸出。這稱為正向操作，與閥體組件一起工作以形成密封形式。隨著氣源壓力升高，推桿縮回到膜室中。

氣動襯氟調節閥產品特點

1、氣動襯氟調節閥具有優良的耐腐蝕性能：閥體、閥芯、閥座均內襯3mm厚的聚全氟丙烯性液，耐強腐蝕。

2、調節閥密封性能優良。帶PTFE波紋管和填料的雙重密封。

3、泄漏少：閥芯和閥座采用軟密封，泄漏量遠低于國IV標準。

4、襯氟控制閥精度高。它體積小，重量輕，采用小型氣動和電動執行器。

氣動襯氟調節閥技術參數

氣動襯氟調節閥性能指標

氣動襯氟調節閥外形尺寸表
