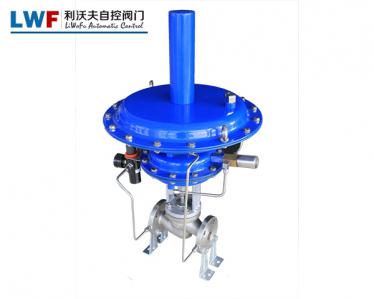

傳統的氮?dú)饷芊庋b置（氮?dú)饷芊忾y）由三部分組成：氮?dú)夤?yīng)閥、氮?dú)馀欧砰y和呼吸閥。當罐內壓力超過設定值時，供氮閥關閉，氮?dú)獍踩y打開，迅速釋放罐內多余壓力。當儲罐內壓力下降時，氮?dú)馀欧砰y關閉，供氮閥打開，將氮?dú)庾⑷牍迌?nèi)，使儲罐處于微正壓。供氮閥的氮源壓力保持在0.2-0.8MPa的固定值。如果現場壓力較高，在供氮閥前加裝自動調壓閥，將壓力提高到0.8MPa以下，使用效果好。

供氮閥不需要外部能量，以被調節介質的壓力為動力源，自動控制壓力。在閥門或儲罐壓力之后保持罐壓力恒定。廣泛應用于化工儲罐氮?dú)饷芊?、超純水氮?dú)饷芊狻⑹秤糜偷獨饷芊?、?dǎo)熱油罐氮?dú)饷芊獾刃枰c空氣隔絕的氮?dú)饷芊獗Ｗo(hù)系統。

供氮閥特點：控制精度比一般直動式壓力控制閥高約2倍。大調節壓差比（閥前0.8MPa、閥后0.0003MPa等）特別適用于低壓氣體控制。

壓力設定由先導實現，方便、快捷、省時，在運行狀態下可連續設定。

供氮閥工作原理

供氮裝置結構將罐頂壓力點的介質通過導壓管引入檢測機構，對檢測元件產生作用力。彈簧和預緊力。當罐內壓力低于供氮裝置壓力設定值時，失去平衡，先導閥芯打開，閥前氣體流入主閥上下執行機構。膜室通過減壓閥和節流閥打開，閥心打開，罐內充滿氮?dú)?。?dāng)罐內壓力升到供氮裝置壓力設定值時，預設彈簧力和主閥執行器關閉先導閥芯，彈簧作用關閉主閥，停止供氮。

供氮閥技術參數

供氮閥（供氮裝置）外形尺寸

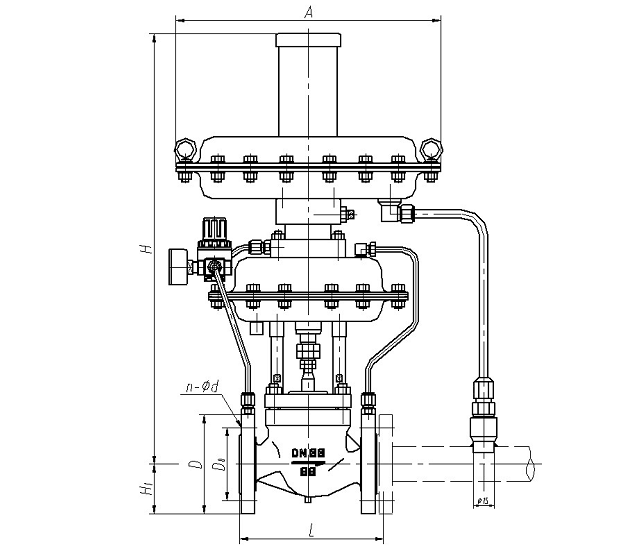

供氮閥外形尺寸圖

自力式壓力調節閥工作原理

自力式壓力調節閥工作原理

自力式壓力調節閥應用

自力式壓力調節閥選用要求

自力式壓力調節閥安裝、操作要求
