您當前的位置:首頁 / 產品展示 / 切斷閥 / 氣動活塞切斷閥
所屬分類: 切斷閥

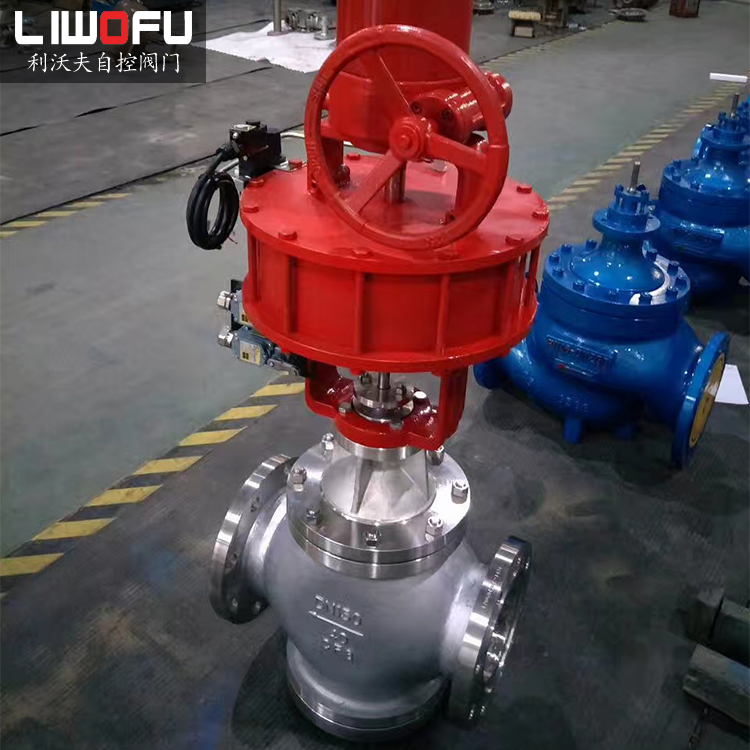

氣動活塞切斷閥由氣動活塞執行器和直行程調節機構組成,中心形成在支架側面。氣動活塞切斷閥根據調節機構的形狀可分為直通式單座切斷閥(ZSQP型)、直通套筒切斷閥(ZSQM型)、三通切斷閥(ZSQN型)三種。
產品詳情
氣動活塞切斷閥是氣動單元組合設備的執行單元。接收來自調節器的信號以控制工藝管道中流體的關閉和連接或切換流道。本產品具有操作力大、創新閥體設計、流阻小、額定流量系數大、允許壓差大、密封性能優良等優點。因此,切斷閥被廣泛應用于石油、化工、冶金、電力、輕工和紡織行業制造過程的自動和遠程控制系統中。
氣動活塞切斷閥由氣動活塞執行器和直行程調節機構組成,中心形成在支架側面。氣動活塞切斷閥根據調節機構的形狀可分為直通式單座切斷閥(ZSQP型)、直通套筒切斷閥(ZSQM型)、三通切斷閥(ZSQN型)三種。氣動活塞執行器有兩種類型:單作用(彈簧復位)和雙作用(雙進氣)。采用單作用執行機構,整機的運行方式可分為氣閉(水平管路連接)和氣開(水平管路斷開)。氣動活塞切斷閥有硬密封和軟密封兩種密封類型,適用于各種溫度和壓力。
氣動活塞切斷閥采用平衡閥芯,可以增加截止壓差。三通切斷閥采用具有三個流路口的四通閥體,特別適用于兩個流路之間的切換。
切斷機構主要技術參數
公稱壓力mm
20
25
40
50
65
80
100
150
200
閥座直徑mm
32
125
額定流量系數Kv
6.5
10
15
260
350
540
公稱壓力MPa
1.6;4.0;6.4
行程mm
16
30
60
流量特性
快開
介質溫度℃
軟密封:-40~150(常溫型);硬密封:-40~200(常溫型)、-40~450(中溫型)
閥體材質
ZG230-450;ZG1Cr18NI9 Ti;ZG0Gr18N12Mo2Ti
閥座、閥芯材質
1Cr18NI9;0Cr18Ni12Mo2Ti
上閥蓋型式
普通式(常溫型);熱片式(中溫型)
注可提供GB、ANSI、JP、JIS、DIN等法蘭結構型式,法蘭距離可根據用戶需要確定。執行機構主要技術參數與切斷機構匹配關系
公稱通徑mm
執行機構型號
氣缸直徑mm
進氣孔螺紋
備注
常溫型
中溫型
ZSPA B-1
ZSN-1
M16×1.5
ZSPA B-2
ZSPA B-3
ZSN-2
300
M20×1.5
ZSPA B-4
ZSN-3
400
M24×2
性能指標
軟密封泄漏量
水試
△P=△Pmax mlmin
0
氣試
△P=0.35MPa 氣泡數/min
1
2
3
4
6
11
18
27
45
硬密封泄漏量
水試MPa
4.0
3.0
ml/min
0.24
0.30
0.38
0.48
0.60
0.78
0.96
1.2
1.125
1.35
1.8
△P=0.35MPa ml/min
23.3
29.2
37.3
46.7
58
75.8
93.3
116.7
145.8
175
233.3
切斷時間S
0.5
1.5
額定行程偏差%
±6
允許壓差
氣
源
壓
力
KPa
500
允
許
差
整機
氣關式
流開
2.6
2.2
3.8
2.0
1.95
1.59
流關
3.1
3.2
1.6
1.63
整機氣開式
2.1
1.7
1.1
0.9
0.52
0.43
3.6
2.7
3.4
外形尺寸
公稱通徑DN
L
PN
MPa
194
197
235
267
292
317
368
635
650
6.4
206
210
251
286
311
337
394
520
H
70
85
90
105
170
205
不帶手輪
H1
445
455
485
605
620
962
988
596
606
636
770
785
1178
1226
帶手輪
630
640
670
790
805
1087
1113
781
791
821
955
970
1303
1351
H2
160
270
H3
220
390
