CV3000系列調節閥說明

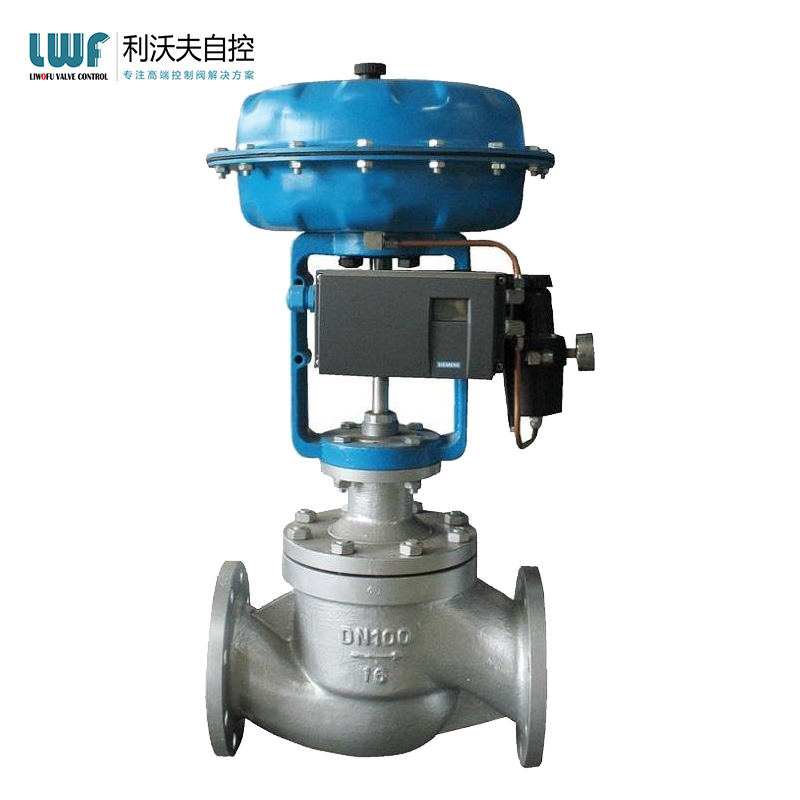

CV3000型氣動調節閥的特點是結構緊湊，配以多彈簧氣動薄膜執行器或精小型電動執行器，使整體結構比傳統調節閥的體積小，重量輕，且流量控制特性好、壓力損失小且具有較寬量程比，控制精度高，特別適用于需要高可靠性及高精度控制的場合。

1、實現了更大的cv值與更廣的可調比性

從Du特的流體分析中產生的S形構造閥體，能夠抑制因流路形狀復雜而產生渦流以及因流路忽然擴大而引起復雜不規則流動等現象，從而帶來Gao效率的介質流動，另外，籠式閥中的導流翼能將套筒周圍產生的不穩定流體Gao效率地導入套筒中，由于這些特點，使CV3000系列調節閥與原V系列調節閥相比具有CV值增加30％，另外可調比從30：1擴大到50：1(加附件可達75：1)，因而可以用于更廣范圍下負載變動的控制。

2、高精度流量特性能帶來“理想”的流動

采用高精度流量特性曲線作為標準技術參數，理論上實現“理想”的流動．使過程增益穩定；計算機模擬，閥開度進行過程控制條件下，可以實現柔性控制。

3、體積小型化 重量輕型化

CV3000型氣動調節閥由于采用簡易機械結構的多彈簧型小型大輸出力的薄膜執行機構，從而成功地大幅度降低高度，實現小型化，根據多彈簧薄膜執行機構和s形構造閥體，CV3000型氣動調節閥與原V型系列調節閥相比可實現30％—40％的小型化，輕型化，對空間的很好利用作出了貢獻。

4、規格全，用途廣

CV3000型氣動調節閥擁有從真空閥到高壓閥，從低溫到高溫控制的豐富種類。廣泛用于石油精煉、石油化工，化肥、一般化學、鋼鐵，治金、造紙、電力、輕工等自動化控制過程中。

CV3000型氣動調節閥說明

CV3000型氣動調節閥的閥體內只有一個閥芯和一個閥座，特點是匯漏量小，易于保證關閉，甚到完全切斷，因此，結構上有調節弄和切斷型。它們的區別在于閥芯形狀不同，前者為柱塞型，后者為平板型。

CV3000型氣動調節閥的另一個特點是介質對閥芯推力大，即不平衡力大，特別是在高壓差、大口徑時更為嚴重，所以僅適用于低壓差場合，否則應該適當選用推力大的執行機構或配以閥門定位器。
